Отделка ванной в каркасном доме: пирог, гидроизоляция и вентиляция

Отделка ванной в каркасном доме обычно обсуждается в самом конце, когда дом уже стоит под крышей и речь идёт о плитке. К этому моменту перекрытие собрано, стойки закрыты, трубы проложены, и половина решений принята молча.

Между тем мокрая зона в деревянном доме работает иначе, чем в кирпичном или газобетонном. Там ошибка в гидроизоляции оборачивается пятном на потолке соседа снизу. Здесь она уходит внутрь конструкции и живёт там годами, пока пол под ванной не начнёт проседать.

Материалы отделки при этом продаются в одних и тех же магазинах. Вся разница сидит в основании: под плиткой находится дерево, а дерево реагирует на воду и на пар медленно, зато необратимо.

Хорошая новость в том, что вся мокрая зона описана числами: высотами, нахлёстами, кубометрами воздуха в час. Эти числа лежат в действующих сводах правил, их можно померить рулеткой и записать в договор, и именно они отличают собранный санузел от красиво уложенной плитки.

Почему мокрая зона в каркасном доме решается отдельно от остальных комнат?

Коротко: отделка ванной в каркасном доме опирается на деревянные стойки и балки, а дерево набирает влагу незаметно и отдаёт её медленно. Поэтому мокрую зону собирают как отдельный узел со своим основанием, своей гидроизоляцией и своей вытяжкой. В спальне и гостиной таких требований нет, и переносить оттуда привычные решения не стоит.

В каменном доме несущий материал к воде равнодушен. Газобетон намокает и высыхает, кирпич намокает и высыхает, бетонное перекрытие держит лужу сутками без последствий для прочности.

Деревянная стойка ведёт себя иначе. Пока она сухая, с ней ничего не происходит; при устойчивом увлажнении начинается работа грибка, и процесс идёт внутри, под обшивкой, где его никто не видит.

Вторая особенность каркасного дома в том, что стена внутри пустая. В каменной стене вода растекается по поверхности и высыхает, в каркасной она уходит в полость между стойками и остаётся там. Утеплитель в этом месте перестаёт быть утеплителем и становится губкой.

Отсюда и порядок работы: в мокрой зоне сначала решают, как вода не попадёт в конструкцию, и только потом выбирают, какая плитка будет на полу. Обратный порядок встречается чаще, и именно он даёт большинство переделок.

Что вредит каркасу: вода, пар или конденсат?

Коротко: у мокрой зоны три источника влаги, и защищаются от них разными способами. Пролитая вода останавливается гидроизоляцией пола и нижней части стен. Водяной пар от душа не пускает в конструкцию пароизоляция. Конденсат появляется там, где тёплый влажный воздух встречает холодную поверхность, и убирается вытяжкой.

Разделить эти три вещи полезно, потому что подрядчики часто называют одним словом «гидроизоляция» любую плёнку, которую видно на стене.

Пролитая вода появляется редко, зато сразу в большом количестве: лопнувший шланг стиральной машины, забытый кран, протёкший поддон. Она стекает вниз и ищет любой стык.

Водяной пар идёт постоянно, каждый душ. Он невидим и проходит сквозь пористые материалы. Дойдя до холодного места внутри стены, пар превращается обратно в воду: эту границу и называют точкой росы.

Конденсат оседает на холодных поверхностях: на трубе холодной воды, на углу наружной стены, на стекле окна. В доме с плохой вытяжкой он собирается в углах и даёт первую плесень задолго до того, как появятся проблемы с каркасом.

Про влажность воздуха в доме целиком есть отдельный разбор: влажность в каркасном доме. Здесь речь только о помещении, где источник влаги работает каждый день.

Из трёх источников влаги два останавливают слоями, а третий убирают воздухом. С воздуха и начнём: у него, в отличие от слоёв, есть прямая норма в кубометрах.

Сколько воздуха должна удалять вентиляция санузла?

Коротко: действующий свод правил для одноквартирных домов требует удалять из ванной, туалета, душевой и санузла 25 куб. м воздуха в час, из кухни 60. Цифра 50 куб. м в час, которая кочует по интернету, взята из документа про многоквартирные дома. Для частного каркасного дома базовым остаётся первое число.

Числа стоит привести дословно, потому что расхождение между двумя документами объясняет половину споров на стройке.

— «Из кухни в режиме обслуживания должно удаляться не менее 60 м³ воздуха в 1 ч, из ванной комнаты, туалета, душевой, санузла — 25 м³ воздуха в 1 ч» — СП 55.13330.2016, пункт 9.7

В своде правил по многоквартирным домам таблица другая. Оба документа действующие, и оба про жильё, поэтому ссылка на «норму» без номера документа не значит ничего.

Что из этого следует для дома

Вытяжка в санузле каркасного дома нужна принудительная. Естественная тяга через канал работает зимой и почти не работает летом, когда разница температур мала, а именно летом душ принимают чаще.

Приток воздуха для санузла так же важен, как вытяжка. Вентилятор в наглухо закрытом помещении создаёт разрежение и перестаёт качать: воздуху неоткуда взяться. Монтажники решают это подрезкой дверного полотна снизу или переточной решёткой в двери, и типичный зазор составляет около двух сантиметров. В документах, на которые ссылается эта статья, такого числа нет: это сложившаяся практика, а не требование.

Вентиляцию дома удобнее считать целиком, одним балансом притока и вытяжки: об этом есть разбор вентиляция в каркасном доме.

Канал вытяжки и состав мокрых зон попадают в проект вместе с планировкой, то есть задолго до отделки. Расчёт стоимости дома по вашему проекту и участку мы считаем по конкретной технологии и комплектации, а состав работ фиксируется в договоре: технологии и планировки собраны в разделе каркасные дома.

Воздух разобрали. Ниже начинаются слои, и первый из них тот, на котором человек стоит ногами.

Пол в ванной каркасного дома: из чего собирается пирог

Коротко: пол мокрой зоны собирается слоями снизу вверх: балки перекрытия, черновой настил, жёсткое листовое основание, гидроизоляция, клей и плитка. Каждый слой решает свою задачу, и порядок слоёв важнее марки любого из них. Прогиб основания под ногами — главная причина, по которой плитка в каркасном доме трескается по швам.

Начинается всё с жёсткости. Плитка и керамогранит не терпят подвижного основания: деформация в доли миллиметра уже даёт трещину по затирке, а дальше вода идёт прямо в шов.

В каркасном перекрытии жёсткость набирают тремя способами и обычно комбинируют их. Уменьшают шаг балок, увеличивают их сечение, добавляют второй слой листового материала со смещением стыков.

Дальше идёт основание под гидроизоляцию. Это может быть влагостойкая фанера, ЦСП или полусухая стяжка по разделительному слою. Стяжка тяжелее и требует проверки нагрузки на перекрытие, зато даёт ровную и жёсткую плоскость.

Поверх основания укладывается гидроизоляция, поверх неё клей и плитка. Ошибка, которая встречается чаще других, состоит в перестановке двух последних слоёв: гидроизоляцию иногда мажут поверх плитки по швам, надеясь закрыть затирку. Так она не работает.

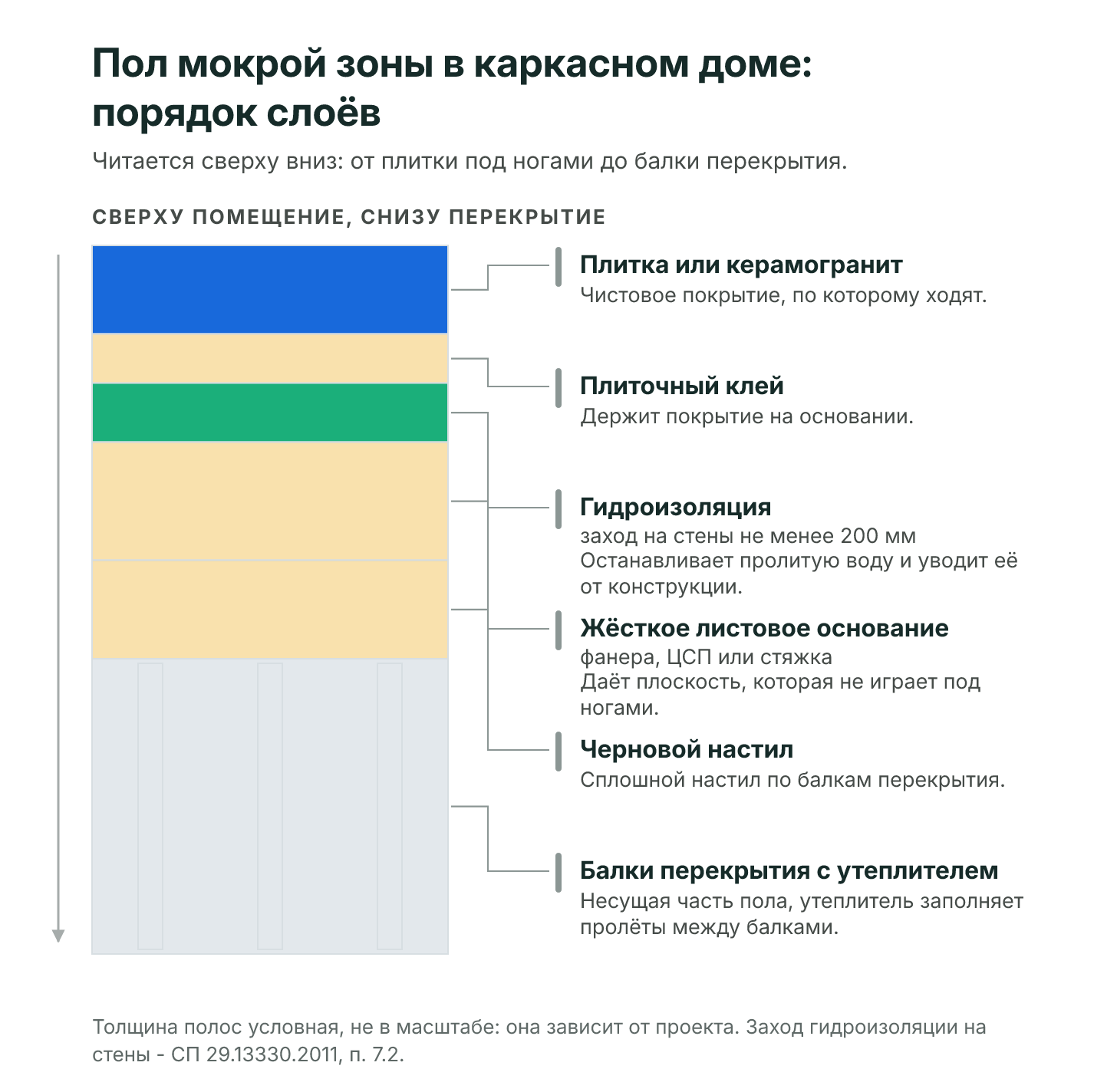

На схеме слои идут сверху вниз: плитка или керамогранит, плиточный клей, гидроизоляция с заходом на стены не менее 200 мм. Ниже жёсткое листовое основание из фанеры, ЦСП или стяжки, под ним черновой настил и балки перекрытия с утеплителем. Толщина полос условная и в масштабе зависит от проекта.

Про выбор листового материала и его толщину подробно написано отдельно: обшивка ОСП или ЦСП.

Чем обшить стены под плитку: ГКЛВ, ГВЛ-В1 или ЦСП?

Коротко: под плитку в мокрой зоне идут три листовых материала, и различаются они жёсткостью и отношением к воде. Влагостойкий гипсокартон дешевле и легче, гипсоволокнистый лист прочнее и держит крепёж, цементно-стружечная плита переносит прямое намокание лучше всех. Сама по себе влагостойкость листа гидроизоляцию не заменяет ни в одном из трёх случаев.

Начнём с маркировок: в магазине они выглядят как набор букв.

— «гипсовые плиты типа Н (влагостойкие плиты): Плиты, гипсовый сердечник которых содержит добавки, снижающие водопоглощение» — ГОСТ 32614-2012, пункт 3.2.3

Буква Н в обозначении означает влагостойкость, цифра рядом с ней говорит о классе водопоглощения. Привычное в разговоре сокращение ГКЛВ пришло из другого документа, ГОСТ 6266-97 на гипсокартонные листы, и в магазине его используют как бытовое имя того же материала.

Гипсоволокнистый лист выпускается по ГОСТ Р 51829-2022, влагостойкая разновидность обозначается ГВЛ-В1. У него нет картонной облицовки, он плотнее и лучше держит дюбель, поэтому на него вешают тяжёлые полки и подвесную сантехнику.

Цементно-стружечная плита описана в ГОСТ 26816-2016: марки ЦСП-1 и ЦСП-2, градация по толщине с шагом 2 мм. Ходовые толщины в магазинах шире того, что перечислено в стандарте, потому что это ассортимент заводов. Норматив такого списка не содержит.

Практика чаще всего складывается так: в зоне душа и за ванной ставят ЦСП или ГВЛ-В1, на сухих стенах того же помещения обходятся влагостойкой гипсовой плитой. Решение принимается по карте мокрых зон: сухая стена того же санузла живёт по своим правилам.

Задайте себе вопрос, который решает здесь половину дела: знаете ли вы, где именно в вашей ванной вода будет попадать на стену? От ответа зависит и материал обшивки, и высота гидроизоляции, и стоимость всей работы.

Где начинается и где заканчивается гидроизоляция?

Коротко: гидроизоляция пола в мокром помещении поднимается на стены на высоту не менее 200 мм от уровня покрытия. В зоне, куда попадает струя воды, она идёт выше и закрывает всю высоту замачивания. Рулонные материалы склеиваются между собой с нахлёсткой не менее 80 мм. Эти числа записаны в сводах правил и проверяются обычной рулеткой.

Границы удобнее задавать письменно, до начала работ. Тогда спор о том, «докуда мазать», не возникает вовсе.

— «гидроизоляция должна предусматриваться непрерывной на высоту не менее 200 мм от уровня покрытия пола, а при возможности попадания струи воды на стены — на всю высоту замачивания» — СП 29.13330.2011, пункт 7.2

— «Рулонные гидроизоляционные материалы, за исключением соединяемых встык, следует приклеивать с нахлесткой не менее 80 мм» — СП 71.13330.2017, подраздел 8.6

Для многослойной гидроизоляции СП 71.13330.2017 требует в том же подразделе 8.6 ступенчатого сопряжения полотнищ с нахлёстом не менее 100 мм.

Три места, где гидроизоляция рвётся чаще всего

1. Угол между полом и стеной. Жёсткий состав здесь трескается при малейшей подвижке основания, поэтому в угол закладывают эластичную ленту и только потом наносят обмазку.

2. Проход трубы сквозь пол или стену. Отверстие делают минимальным, зазор заполняют эластичным герметиком, поверх ставят манжету: резиновую или полимерную накладку с отверстием точно по диаметру трубы.

3. Стык листов обшивки. Шов проклеивают лентой до нанесения гидроизоляции, иначе состав уходит в щель и слой в этом месте становится тоньше.

Пароизоляция решает другую задачу и ставится в другом месте. В наружной стене её кладут со стороны тёплого помещения, стыки полотнищ выполняют внахлёст, и в мокрой зоне этот контур обязан остаться непрерывным. Подробнее про наружный контур есть разбор защита каркаса от влаги.

Гидроизоляция держит воду там, где та появилась. Следующий вопрос: куда эта вода денется дальше.

Куда уйдёт вода, если она прольётся на пол?

Коротко: у мокрой зоны должен быть путь для воды, даже если трап в полу не предусмотрен. Свод правил по полам требует, чтобы уровень пола санузла был ниже смежного помещения на 15-20 мм либо чтобы помещения разделял порог высотой не более 20 мм. Уклоны пола там же заданы вилкой от 0,5 до 2 процентов в зависимости от покрытия.

Порог выглядит мелочью ровно до первой аварии. Двадцать миллиметров перепада удерживают пролившуюся воду в самом помещении и дают время дойти до крана.

— «Уровень пола в туалетных и ванных помещениях должен быть на 15 — 20 мм ниже уровня пола в смежных помещениях либо полы в этих помещениях должны быть отделены порогом высотой не более 20 мм» — СП 29.13330.2011, пункт 4.8

Уклон нужен там, где стоит трап: в душевой без поддона, под стиральной машиной, в санузле с подключением к канализации в полу. Трап тут это сливная воронка в уровне пола с решёткой сверху и сифоном снизу. Свод правил даёт для покрытий из плит 0,5-1 процент, для бетонных покрытий 1-2 процента, и направление уклона должно вести воду к трапу.

В каркасном доме уклон формируют стяжкой или клиновидной подложкой под плитку. Балки перекрытия ради уклона не подрезают: это несущие элементы, и их сечение задано расчётом.

Пока стены открыты, всё перечисленное делается спокойно и недорого. Дальше идёт список того, что после обшивки чинится только вскрытием.

Что решается до закрытия стен

Коротко: часть работ по мокрой зоне выполняется на этапе, когда каркас ещё открыт, и переделать их позже стоит дороже всей отделки. К ним относятся усиление перекрытия под тяжёлое оборудование, закладные под подвесную сантехнику, разводка труб, вентиляционный канал и место прохода канализации сквозь перекрытие.

Список короткий, идёт он строго по порядку стройки, и каждый пункт в нём необратим.

1. Усиление перекрытия. Чугунная ванна с водой, душевая кабина с поддоном и стяжкой, стиральная машина с отжимом дают нагрузку выше бытовой. Балки под ними либо ставят чаще, либо усиливают.

2. Проход канализации. Отверстие в перекрытии под стояк или под выпуск, то есть под трубу, уходящую от дома наружу, размечают до устройства чернового пола.

3. Разводка труб. Трубы водоснабжения внутри каркаса ведут так, чтобы их можно было заменить без демонтажа обшивки. Соединения внутри стены не прячут.

4. Закладные. Подвесной унитаз, раковина на консоли, полотенцесушитель крепятся к деревянному бруску, заложенному между стойками. После обшивки эту работу делают вскрытием стены.

5. Вентканал. Выход вытяжки на кровлю или в стену закладывают вместе с кровельным пирогом. Позже это резка готового узла.

Вес будущего пола считают заранее, особенно если планируется стяжка с подогревом: про это есть разбор тёплый пол в каркаснике.

Можно ли класть тёплый пол в ванной каркасного дома?

Коротко: тёплый пол в ванной каркасного дома устраивают и водяной, и электрический, но решение упирается в вес и в высоту. Классическая стяжка с трубой добавляет к перекрытию заметную нагрузку, и её закладывают в расчёт балок заранее. Электрический мат тоньше и легче, зато требует отдельной линии и устройства защитного отключения.

Тёплый пол в мокрой зоне полезен не только для комфорта. Он подсушивает поверхность после душа и снимает часть работы с вытяжки.

Водяной контур в каркасном перекрытии укладывают двумя способами. По настильной системе с алюминиевыми пластинами, без мокрых процессов, либо в облегчённую стяжку небольшой толщины. Первый вариант легче, второй ровнее держит температуру.

Электрический нагревательный мат кладут прямо в слой плиточного клея. Он почти не поднимает уровень пола, и это часто решает: в готовом доме каждый сантиметр высоты уже занят.

Гидроизоляция при любом варианте остаётся на своём месте и укладывается поверх основания, ниже нагревательного слоя. Перестановка этих слоёв местами встречается и приводит к тому, что вода идёт по кабелю.

Такие перестановки и есть главный источник бед в мокрой зоне. Пять самых частых собраны ниже.

Пять ошибок, которые вылезают через два-три года

Коротко: ошибки в мокрой зоне редко видны в момент приёмки работ и почти всегда проявляются на второй или третий год. Чаще всего встречаются пять. Мягкое основание под плиткой, гидроизоляция без захода на стены, отсутствие приточного зазора у двери, соединения труб внутри закрытой стены и герметик в углах вместо эластичной ленты.

1. Мягкое основание. Плитка лежит ровно, а через год по швам идёт сетка трещин. Причина в прогибе: шаг балок оставили как в жилой комнате.

2. Гидроизоляция только по полу. Состав нанесли на пол и остановились у стены. Вода уходит в угол и попадает в перекрытие по периметру.

3. Нет притока воздуха. Дверь поставили без зазора и без решётки, вентилятор гудит вхолостую. Влажность в помещении держится часами после душа.

4. Соединение трубы в стене. Фитинг, то есть соединительная муфта между отрезками трубы, спрятан под обшивку. Через несколько лет он начинает подкапывать, и течь обнаруживают по пятну на потолке первого этажа.

5. Герметик вместо ленты. Угол пол-стена промазали обмазочным составом без армирующей ленты. Слой треснул при первой же подвижке основания.

Общее у всех пяти то, что на этапе приёмки они выглядят нормально. В мокрой зоне поэтому и принимают не результат, а промежуточные этапы.

Что проверить до того, как ляжет плитка?

Коротко: приёмка мокрой зоны делается по промежуточным этапам, потому что после укладки плитки проверить уже нечего. Смотрят четыре вещи: жёсткость основания под ногами, высоту захода гидроизоляции на стены, наличие приточного зазора у двери и работу вытяжки простым замером. Все четыре проверяются без приборов.

1. Жёсткость. Пройдитесь по основанию до укладки плитки. Пружинит под весом человека — основание под плитку не готово.

2. Заход гидроизоляции. Померьте рулеткой высоту слоя на стене от чистого пола. Двести миллиметров по периметру и вся высота замачивания в зоне душа. Высота замачивания это участок стены, куда вода долетает при обычном пользовании душем.

3. Приточный зазор. Дверное полотно должно иметь подрез снизу либо решётку. Проверяется взглядом на просвет.

4. Вытяжка. Приложите к решётке лист бумаги при включённом вентиляторе. Лист должен держаться сам. Отваливается — тяги нет, и дальше разбираются с притоком и каналом.

Схема собирает те же четыре проверки в удобном порядке. Жёсткость основания под ногами, заход гидроизоляции на стены не менее 200 мм по периметру, приточный зазор у двери и тяга вытяжки по листу бумаги. Высота захода взята из СП 29.13330.2011, пункт 7.2.

Отдельная просьба к себе будущему: зафиксируйте в договоре состав работ по мокрой зоне. Какие слои, какой материал основания, на какую высоту поднимается гидроизоляция. Мы не даём пустых обещаний и не называем сроков заранее, зато состав работ фиксируем в договоре, и проверять его удобнее по написанному.

Если вы только выбираете технологию будущего дома, состав мокрых зон удобнее обсудить на стадии проекта, пока планировка ещё открыта. Посмотрите каталог каркасных домов и напишите нам: расчёт делается по вашему проекту и участку.

Источники

• СП 55.13330.2016 «Дома жилые одноквартирные», пункт 9.7
• СП 54.13330.2022 «Здания жилые многоквартирные», таблица 7.1
• СП 29.13330.2011 «Полы», пункты 4.5, 4.8 и 7.2
• СП 71.13330.2017 «Изоляционные и отделочные покрытия», подраздел 8.6
• ГОСТ 32614-2012 «Плиты гипсовые строительные», пункт 3.2.3
• ГОСТ 26816-2016 «Плиты цементно-стружечные»
• ГОСТ Р 51829-2022, гипсоволокнистый лист ГВЛ-В1 в каталоге Knauf

Обновлено: 15 сентября 2026
