Перегородка в бане между парилкой и мойкой: пирог и приёмка

Перегородка в бане между парилкой и мойкой это самая нагруженная конструкция всей постройки: на толщине одной стенки здесь сходятся два помещения с разными условиями. Ошибка в порядке слоёв вскрывается через два-три сезона, когда всё уже зашито вагонкой.

Если вы только выбираете технологию будущего дома, состав работ и материалов удобнее обсуждать сразу по конкретному проекту: в каталоге каркасных домов видно, из чего складывается комплектация.

Что происходит на границе парилки и мойки

Коротко: граница парилки и мойки работает в более тяжёлых условиях, чем наружная стена бани. С одной стороны сухой перегретый воздух, с другой тёплая вода и пар, и держится этот перепад на толщине одной перегородки. Наружная стена разводит похожие условия куда более толстой утеплённой конструкцией, поэтому пароизоляция здесь ставится с обеих сторон.

Наружная стена разделяет тёплое помещение и улицу. Перепад там большой, но односторонний и предсказуемый: внутри теплее и влажнее, снаружи холоднее и суше. Пар всегда идёт в одну сторону, и защита строится тоже в одну сторону.

Внутренняя перегородка парной работает иначе. Пока топится печь, воздух в парилке нагрет сильно и при этом сух. В мойке в это же время льётся горячая вода, и воздух там насыщен влагой почти до предела. Направление потока пара меняется в течение одной топки: сначала пар давит из парной, потом из остывающей мойки.

Утеплитель в перегородке работает на скорость прогрева парной: он держит тепло внутри, пока идёт топка. Пароизоляция закрывает этот утеплитель от влаги, которая заходит в минеральную вату с обеих сторон по очереди и там остаётся.

Мокрая минеральная вата теряет большую часть своей способности удерживать тепло и перестаёт сохнуть. Дальше начинается то, что видно уже глазами: чёрные пятна на стойках, просевший утеплитель в нижней трети перегородки и запах сырости, который не выветривается.

Садится ваша баня или нет: развилка, с которой всё начинается

Коротко: крепление перегородки в бане зависит от того, меняет ли коробка постройки свою высоту в первые годы. Сруб из бревна и брус естественной влажности садятся заметно, каркас, клеёный брус и стеновые блоки практически нет. Мы разводим эти два случая до заказа материалов, потому что переделать узел потом дороже всего остального.

Дерево естественной влажности отдаёт воду и уменьшается поперёк волокон. В стене из бревна или бруса венцы лежат друг на друге, и эта усушка складывается по всей высоте сруба. Коробка опускается, причём неравномерно: сильнее там, где больше нагрузка и лучше вентиляция.

Порядок величин виден по данным производителей усадочного крепежа. Сырое бревно даёт 30-60 мм на каждый метр высоты стены (Крепком, про компенсаторы усадки). На стене высотой три метра это от девяти до восемнадцати сантиметров. У клеёного бруса усадка на порядок меньше, и точную величину берут у поставщика конкретной партии, а не из общей таблицы.

Каркасная стена устроена по-другому. Стойка работает вдоль волокон, а вдоль волокон дерево меняет размер незначительно. Поэтому каркасный дом или баня садятся на порядок меньше сруба, и происходит это в основном за счёт горизонтальных элементов обвязки. Разбор с числами лежит в отдельной статье про усадку каркасного дома.

Практический смысл простой. В усадочной бане жёстко закреплённая перегородка превращается в подпорку: коробка идёт вниз, перегородка остаётся на месте, и вся нагрузка приходит на её верхнюю обвязку. Итог видно по перекошенной двери парилки, которая перестаёт закрываться, и по разошедшимся стыкам вагонки.

Пирог каркасной перегородки между парилкой и мойкой

Коротко: со стороны парной наружу слои каркасной перегородки идут так — вагонка, вентиляционный зазор, фольгированная пароизоляция, минеральная вата в каркасе, вторая пароизоляция со стороны мойки, второй зазор и обшивка мойки. Пароизоляция стоит с обеих сторон, а не только со стороны парной. Толщина складывается из этих слоёв и обычно выходит около 210-230 миллиметров.

Порядок слоёв здесь важнее марок материалов. Ниже они по одному, от парной наружу.

На схеме семь полос сверху вниз. В списке ниже их шесть пунктов: последний держит сразу два слоя, второй зазор и обшивку мойки. Толщина полос на рисунке условная: схема утверждает порядок слоёв, и только его.

1. Обшивка парной. Вагонка из лиственных пород: липа, осина, ольха, абаш. Хвойную древесину в парной не берут: смола при высокой температуре выступает на поверхность и обжигает при касании.

2. Вентиляционный зазор. Рейка контробрешётки между пароизоляцией и вагонкой. Без неё конденсат, осевший на фольге, остаётся между фольгой и деревом.

3. Пароизоляция со стороны парной. Фольга или фольгированный материал, полотнища с нахлёстом, стыки проклеены. Это главный слой перегородки, и о нём отдельный раздел ниже.

4. Каркас с утеплителем. Стойки из сухой доски, между ними минеральная вата враспор, без пустот и без сжатия. Перегородка между парной и мойкой обычно собирается на стойке шириной 100 миллиметров.

5. Пароизоляция со стороны мойки. Со стороны мойки тоже стоит защита от влаги: там льётся вода и воздух держится насыщенным дольше, чем в парной.

6. Зазор и обшивка мойки. Та же логика, что в парной: зазор, затем отделка, стойкая к прямому попаданию воды.

Откуда берётся толщина перегородки

Толщину такой перегородки считают сложением, а не берут из головы. Стойка 100 миллиметров, вентиляционный зазор со стороны парной 40-50 миллиметров (эту величину называет производитель пароизоляции, см. раздел ниже), такой же по порядку зазор со стороны мойки и две обшивки примерно по 15 миллиметров дают около 210-230 миллиметров общей толщины.

Числа в этой сумме заменяемы. Возьмёте стойку 50 миллиметров для перегородки между мойкой и комнатой отдыха, где перепада режимов нет, и перегородка станет заметно тоньше. Важно другое: толщина обязана быть посчитанной по вашим слоям, потому что каждый слой в этой сумме решает свою задачу.

Сечение стоек и шаг каркаса

Свод правил на дома с деревянным каркасом задаёт для внутренней стены без нагрузок минимальное сечение стойки 38×38 миллиметров при расстоянии между осями стоек 400 миллиметров и свободной высоте до 2,5 метра; вариант сечением 38×89 миллиметров при том же шаге держит высоту до 3,6 метра (СП 31-105-2002, таблица 7.1). Это минимум конструкции. В перегородке между парной и мойкой стойку берут шире, потому что её ширина задаёт толщину утеплителя.

«На каркас перегородок нагрузки от перекрытий и крыши не должны передаваться»

— СП 31-105-2002, пункт 7.1.1,

Из этой строки следует и практическое правило усадочной бани: если перегородка начала принимать на себя вес, узел собран неверно.

Мы считаем состав такой перегородки на этапе проекта, вместе с остальными узлами дома: по конкретной технологии и комплектации, а состав работ фиксируется в договоре. Посмотреть, из чего складывается комплектация, можно в каталоге домов.

Чем перегородка парной отличается от обычной межкомнатной

Межкомнатная перегородка в доме решает одну задачу: разделить помещения и погасить звук. Здесь задач больше: удержать тепло в парной, не пустить влагу в утеплитель, не дать конструкции загореться рядом с печью. Поэтому перегородка парной толще, несёт пароизоляцию с обеих сторон и имеет вентиляционные зазоры, которых в межкомнатной нет.

Если вас занимает звук между помещениями, разбор того, что решается до закрытия стен, лежит в материале про шумоизоляцию каркасного дома. Порядок величин такой: производитель каменной ваты приводит замер деревянной перегородки из досок 50×100 мм с ватой толщиной 100 мм и обшивкой листами с двух сторон, общая толщина 150 мм, индекс изоляции воздушного шума 53 дБ (ROCKWOOL, замер деревянной перегородки).

Пароизоляция со стороны парной: где её рвут

Коротко: фольга в парной обязана быть сплошной оболочкой по всей площади перегородки. Рвут её на стыках полотнищ, на примыкании к стенам и потолку и в местах проходов, где сквозь перегородку идёт светильник, труба или крепёж полка. Проверить сплошность можно только до обшивки, потом остаётся разбирать.

Фольга делает две вещи сразу. Она не пропускает пар в утеплитель и отражает тепловое излучение обратно в парную, поэтому парная набирает температуру быстрее. Вторая функция работает только при наличии воздушного зазора: фольга, прижатая вагонкой вплотную, отражать перестаёт.

Обычная полимерная пароизоляция для парной не годится по температуре. Производители выпускают под парную отдельные материалы и называют их рабочий диапазон: у фольгированной пароизоляции на основе крафт-бумаги и металлизированного лавсана он заявлен от минус 60 до плюс 140 °C (Изоспан FB, техническая карточка). Второй вариант той же задачи, когда пароизоляцию и утеплитель совмещают в одном материале, это плита каменной ваты с фольгой на одной стороне номинальной плотностью 40 кг/м3 (ROCKWOOL Сауна Баттс).

Переделывают перегородки почти всегда из-за сплошности пароизоляции. Нарушается она точечно, и каждая такая точка со временем даёт мокрое пятно в утеплителе.

• Стыки полотнищ. Нахлёст без проклейки стыком не считается. Лента нужна та, что держит высокую температуру: обычный скотч в парной отходит за один сезон.
• Примыкание к стенам и потолку. Углы и верх это места, где фольгу режут по месту и чаще всего оставляют щель.
• Проходы. Провод светильника, вентиляционный канал, закладная под полок. Каждый проход герметизируют отдельно и до обшивки.
• Крепёж. Скобы степлера прокалывают фольгу. Отверстий много, и потому их стараются увести на брусок контробрешётки, который потом прижмёт место прокола.

Вентиляционный зазор и обшивка

Коротко: между пароизоляцией и вагонкой в парной оставляют воздушный зазор по рейке контробрешётки, то есть по тонкой рейке, набитой поверх фольги. Зазор даёт фольге отражать тепло обратно в парную, уводит осевший конденсат и позволяет тыльной стороне вагонки сохнуть. Производитель фольгированной пароизоляции для бань называет величину этого зазора 4-5 см.

Зазор создаётся рейкой, которую прибивают поверх фольги вдоль стоек. Вагонка ложится на рейку. Толщина рейки и задаёт величину зазора.

Числом это требование производители называют прямо, и называют его для зазора со стороны парной, за отражающей фольгой. В руководстве по применению для саун и бань сказано: внутренняя отделка крепится к реечному каркасу с зазором 4-5 см между отражающей пароизоляцией и отделкой (Изоспан, применение в банях). Там же указаны нахлёст полотен и проклейка стыков специальной лентой. Зазор со стороны мойки решает другую задачу, просушку обшивки, и его величину задаёт сечение контррейки по проекту.

Зазор обязан проветриваться сверху и снизу. Если запереть его наглухо плинтусом и галтелью, воздух в нём остановится, и смысл теряется. Обычно внизу оставляют щель у пола, а вверху выпускают воздух под потолочную галтель.

Со стороны мойки выбор обшивки шире. Там ставят и вагонку, и влагостойкие листовые материалы под плитку. Важно одно: отделка мойки не должна упираться в пол вплотную, иначе вода поднимается по торцу вверх и портит нижний ряд.

Влажный воздух из обоих помещений надо куда-то выводить. Перегородка удерживает пар, а выводит его вентиляция, и решать это лучше до стройки, как разобрано в статье про вентиляцию в доме.

Отступ от печи: число, которое проверяется рулеткой

Коротко: расстояние от печи до сгораемой перегородки задаёт свод правил по пожарной безопасности, и задаёт он таблицей. Величина зависит от толщины стенки печи и от того, открыта отступка или закрыта. Рядом с таблицей кладут второе число, из паспорта вашей печи, и берут из двух большее.

Это единственное требование всей статьи, цена ошибки в котором не ремонт, а пожар. И ровно на нём выдача разъезжается сильнее всего: мы взяли десять страниц из выдачи по двум фразам этого куста и попробовали открыть каждую, семь открылись, три не отдали содержимого совсем. Число нашлось на трёх страницах из десяти: две называют 500 миллиметров, третья 10 сантиметров. Свод правил при этом называет только одна из трёх, и ни одна не даёт ни номера пункта, ни ссылки на текст документа.

Документ есть, он действующий и открытый. Свод правил различает два разных понятия, и путать их нельзя.

Отступка это воздушный промежуток между наружной поверхностью печи или дымового канала и стеной. Её размер зависит от толщины стенки печи и от того, открыта отступка или закрыта:

Таблица приведена по СП 7.13130.2013, приложение Б, таблица Б.1 (текст таблицы). Внутри самой нормы разброс двукратный: нижняя строка даёт 500 миллиметров, верхняя 260. А число 10 сантиметров, найденное нами на третьей странице выдачи, таблице не принадлежит вовсе: её наименьшее значение 200 миллиметров.

Разделка это утолщение стенки печи или дымового канала в месте, где к нему примыкает конструкция. Её размеры приложение Б задаёт равными 500 мм до горючих конструкций и 380 мм до защищённых.

Рядом с таблицей стоит второе число, и оно у каждой печи своё. Практически все банные печи сегодня заводские, и завод пишет собственные безопасные расстояния в паспорте изделия. Эти два числа сверяют между собой и берут большее.

Насколько сильно паспорт расходится с паспортом, видно на двух печах одного производителя. Для модели Harvia 22 завод указывает безопасные расстояния до горючих материалов 500 мм спереди, 380 мм сзади, по 400 мм с боков и 1,26 метра до потолка (спецификация Harvia 22). Для модели M3 того же завода все четыре расстояния равны 300 мм, а до потолка 1,2 метра (спецификация Harvia M3). Разница в полтора с лишним раза, и задана она конструкцией печи.

Для металлического дымохода заводской сборки отдельных чисел в таблице отступок нет: она написана про кирпичные и бетонные каналы и про толщину стенки печи. Значит расстояние до сгораемой перегородки берут из паспорта дымохода, а любое «нормативное» число для сэндвич-трубы, названное без паспорта, стоит перепроверить.

Когда расстояние не нормируется вовсе

У таблицы Б.1 есть примечание, которое меняет постановку задачи. Если стена или перегородка имеет предел огнестойкости REI 60 и выше и класс пожарной опасности К0, расстояние от наружной поверхности печи или дымового канала до неё не нормируется (примечание 1 к таблице Б.1). Поэтому участок стены у печи часто выкладывают кирпичом или собирают из негорючих материалов, и вопрос отступа с каркасной перегородки снимается.

В примечании 3 к той же таблице стоит требование к размеру защиты: она выполняется на расстоянии, не менее чем на 150 мм превышающем габариты печи. Экран шириной ровно по печи норме не соответствует.

Отдельный случай, который прямо касается нашей темы, это топка из соседнего помещения. Когда топочный тоннель или труба проходит сквозь горючую перегородку, свод правил требует разделку по всей высоте печи или трубы в пределах помещения, а толщину разделки принимать не менее толщины самой перегородки (пункт 5.15). Зазоры между перегородкой и разделкой заполняются негорючими материалами (пункт 5.16).

Чем разрешено защищать конструкцию

Слово «защищённая» в таблице означает не любую обшивку. Способ защиты и его размеры свод правил называет прямо: стену или перегородку из горючих материалов, примыкающую под углом к фронту печи, защищают штукатуркой толщиной 25 мм по металлической сетке или металлическим листом по асбестовому картону толщиной 8 мм, от пола до уровня на 250 мм выше верха топочной дверки (пункт 5.21).

Тот же пункт закрывает пол под топочной дверкой металлическим листом размером 700×500 мм по такому же картону и требует, чтобы расстояние от топочной дверки до противоположной стены было не менее 1250 мм. Для кирпичных и бетонных дымовых труб документ требует не менее 130 мм в свету до стропил, обрешёток и других деталей кровли из горючих материалов (пункт 5.20).

Правило приёмки отсюда простое и занимает три минуты. Возьмите рулетку, замерьте фактическое расстояние, сверьте его и с таблицей, и с паспортом печи, и запишите число. После обшивки этот замер станет недоступен.

Узел примыкания в бане, которая ещё садится

Коротко: в срубовой и брусовой бане перегородка не крепится к стене и потолку жёстко. Сверху оставляют компенсационный зазор, сбоку ставят скользящее крепление, а дверь вешают в обсадную коробку, которая не связана со стеной наглухо. В каркасной и блочной бане ничего этого не нужно, и это главная развилка темы.

Смысл узла в одном: коробка бани должна иметь возможность опуститься, не опираясь на перегородку.

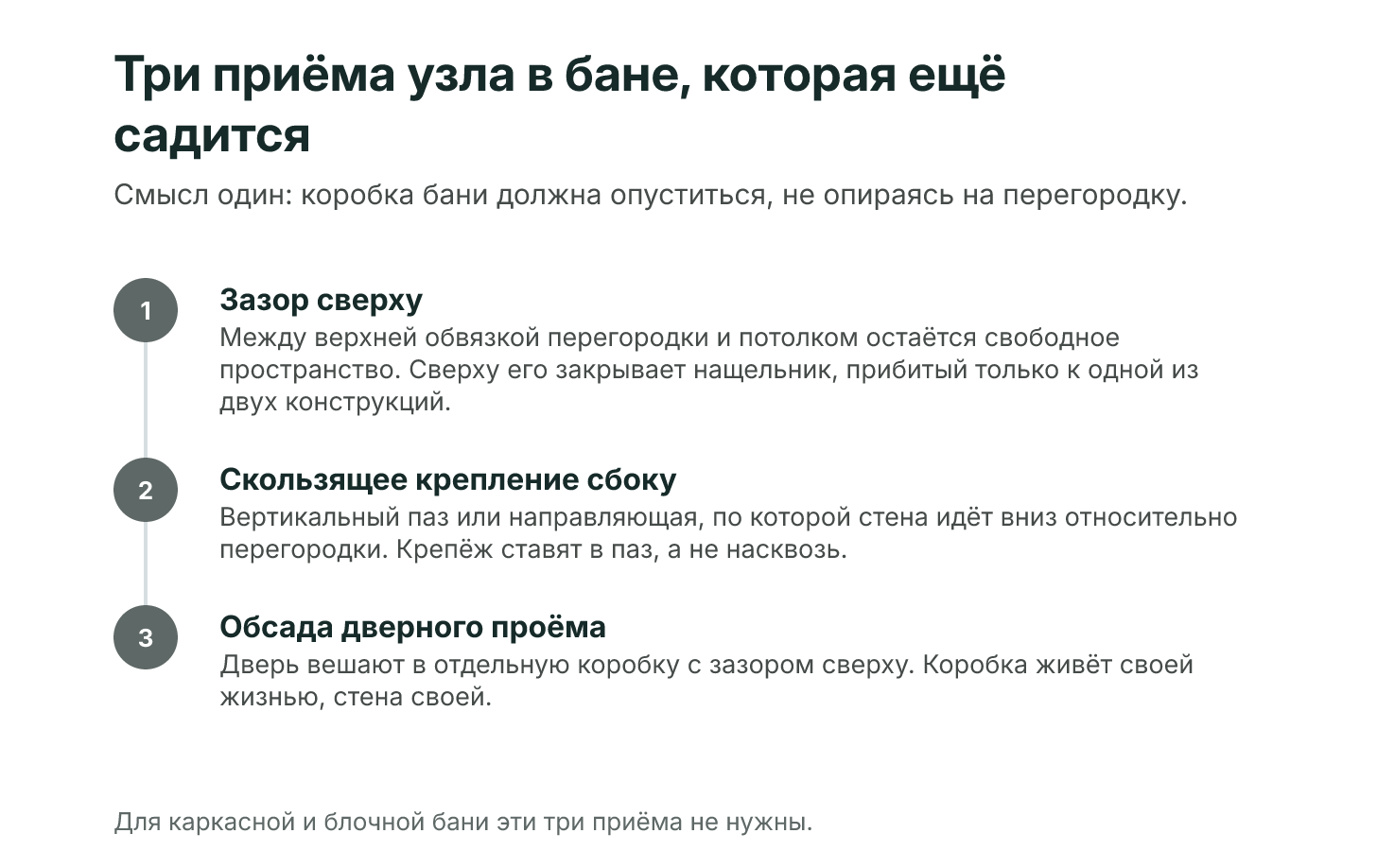

На схеме три приёма по порядку, с пояснением к каждому. Для каркасной и блочной бани ни один из трёх не нужен.

1. Зазор сверху. Между верхней обвязкой перегородки и потолком оставляют свободное пространство, закрытое сверху нащельником. Нащельник крепят только к одной из двух конструкций, иначе он свяжет их обратно.

2. Скользящее крепление сбоку. Вертикальный паз или направляющая, по которой стена может ходить вниз относительно перегородки. Крепёж ставят в вертикальный паз.

3. Обсада дверного проёма. Дверь в усадочной бане ставится в отдельную коробку с зазором сверху. Логика та же, что у оконных проёмов в каркасном доме, разобранных в материале про окна и монтажный шов: коробка живёт своей жизнью, стена своей.

В каркасной или блочной бане все три пункта упрощаются. Там перегородка крепится к стене и потолку обычным порядком, и отдельный скользящий узел не нужен. Подкладка под нижнюю обвязку и защита от воды остаются в обоих случаях.

Низ перегородки и мокрый пол мойки

Коротко: нижняя обвязка перегородки стоит там, где на пол попадает вода, и страдает чаще верха. Её отделяют от основания гидроизоляционной прокладкой, поднимают над уровнем чистого пола мойки и не дают отделке упираться в пол вплотную. Каждый из этих приёмов виден на приёмке и невидим после обшивки.

Нижняя часть перегородки в бане страдает по простой причине: вода стекает вниз. В мойке она попадает на пол постоянно, и брус нижней обвязки оказывается самым уязвимым элементом всей конструкции.

Защита складывается так. Под обвязку кладут прокладку, отсекающую капиллярный подъём влаги из основания. Саму обвязку поднимают так, чтобы она не стояла в зоне, где скапливается вода. Отделку не доводят до пола вплотную, оставляя зазор, который потом закрывается плинтусом с возможностью проветривания.

Отдельный вопрос, как устроено само основание под перегородкой. Если перегородка встаёт на перекрытие, её вес обязан приходиться на лагу или на усиленный участок. Как это устроено в каркасной технологии, разобрано в статье про устройство пола.

Дверной проём: размер, порог и направление открывания

Коротко: дверь между парилкой и мойкой делают небольшой и с высоким порогом, чтобы тепло не уходило понизу. Открывается она всегда наружу, из парной, и запирающих устройств на ней не ставят. Материал выбирают из двух: древесина лиственных пород или закалённое стекло, ручку со стороны парной делают деревянной.

Размер проёма в парную меньше привычного дверного. Причина физическая: горячий воздух стоит вверху, холодный приходит снизу, и высокий порог с низкой притолокой удерживают тепло в парной.

Направление открывания это вопрос безопасности, и здесь вариантов нет. Дверь парной открывается наружу. Человеку внутри должно быть достаточно толкнуть её, не разбираясь с ручкой и не вспоминая, в какую сторону она ходит. Замков, щеколд и защёлок на двери парной не ставят.

В усадочной бане дверной проём перегородки получает обсадную коробку, о которой шла речь выше. Без неё венцы, опускаясь, начинают давить на дверную коробку, и дверь перестаёт закрываться раньше, чем закончится усадка.

Что проверить до того, как перегородку зашьют

Коротко: приёмка перегородки делается один раз и только в тот день, когда каркас собран и утеплитель уложен, а вагонка ещё не поставлена. После обшивки проверять нечего: всё спорное окажется внутри. Ни один пункт списка ниже не требует инструмента сложнее рулетки и фонаря.

Возьмите этот список с собой на объект.

• Утеплитель заполняет полость целиком. Нет провисов в верхней части, нет пустот в углах, плиты не сжаты и не выпирают.
• Утеплитель сухой. Материал, который мок под дождём до монтажа, в перегородку не ставят.
• Фольга сплошная. Стыки проклеены лентой по всей длине. Углы и примыкание к потолку закрыты.
• Проходы загерметизированы. Каждый провод и канал, идущий сквозь пароизоляцию, обработан отдельно.
• Зазор под вагонкой есть. Рейка контробрешётки стоит, вагонка не ложится на фольгу напрямую.
• Расстояние до печи замерено рулеткой. Число сверено и с таблицей свода правил, и с паспортом печи, и записано.
• Низ обвязки отсечён от основания. Прокладка на месте, обвязка не стоит в воде.
• Зазор сверху соответствует типу бани. В усадочной бане он есть и он свободен, нащельник не связывает стену с перегородкой.

Сфотографируйте перегородку до обшивки целиком и по узлам. Через два года эти снимки будут единственным документом о том, что внутри.

Пять ошибок, которые видно только через два сезона

Коротко: пять частых ошибок каркасной перегородки в бане в день сдачи не видны совсем. Перегородка выглядит ровной и пахнет деревом, а последствия проявляются на второй или третий сезон. Ни одна из пяти не связана с дорогими материалами, все пять решаются порядком работ и одной приёмкой в правильный день.

Первая. Пароизоляция уложена только со стороны парной. Логика «пар идёт из парилки» верна лишь наполовину: в мойке влажность держится дольше, и утеплитель намокает со стороны мойки.

Вторая. Вагонка прибита прямо на фольгу. Зазора нет, отражение не работает, конденсат остаётся между фольгой и деревом. Тыльная сторона вагонки темнеет первой.

Третья. Перегородка жёстко закреплена в усадочной бане. Коробка опускается, перегородка упирается, дверь парной перестаёт закрываться. Правится только разборкой верхнего узла.

Четвёртая. Отступ от печи взят на глаз. Эта ошибка одна из пяти способна кончиться пожаром. Рулетка закрывает вопрос за минуту.

Пятая. Нижняя обвязка поставлена прямо на стяжку без отсечки. Влага поднимается по брусу капиллярно, и через два сезона нижний ряд вагонки в мойке начинает темнеть по всей длине.

Если вы планируете дом и хотите понимать состав работ до начала стройки, мы считаем стоимость по вашему проекту и участку: по конкретной технологии и комплектации, а состав работ фиксируется в договоре. Посмотреть, из чего складывается комплектация, можно в разделе каркасных домов.

Источники

• СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности», раздел печного отопления, пункты 5.15, 5.16, 5.20 и 5.21.
• СП 7.13130.2013, приложение Б, таблица Б.1: размеры отступок.
• СП 7.13130.2013, приложение Б: размеры разделок.
• СП 7.13130.2013, таблица Б.1 с примечаниями: когда расстояние не нормируется и на сколько защита выходит за габариты печи.
• СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом», раздел 7: стены и перегородки.
• Изоспан FB: техническая карточка фольгированной пароизоляции для бань и саун.
• Изоспан: руководство по применению в саунах и банях, величина вентиляционного зазора.
• ROCKWOOL Сауна Баттс: техническая карточка плиты с фольгированным покрытием.
• ROCKWOOL: замер индекса изоляции воздушного шума деревянной перегородки.
• Крепком: величины усадки бревна и клеёного бруса в миллиметрах на метр высоты.
• Harvia 22: заводские безопасные расстояния до горючих материалов.
• Harvia M3: заводские безопасные расстояния той же марки для другой модели.
